Столбчатый фундамент под каркасный дом: пошаговая инструкция и расчеты
Когда дело доходит до строительства на загородном участке, вопрос бюджета часто выходит на первое место. Каждый человек ищет способ получить надежный фундамент, не переплачивая при этом. Каркасная технология в этом плане дает отличную фору: дома получаются легкие, поэтому вы можете снизить нагрузку на почву и выбрать тип основания попроще и подешевле. Столбчатый фундамент в таких случаях выглядит очень заманчиво, ведь он требует минимум бетона, земляных работ и, соответственно, вложений.
Суть решения простая: вы ставите дом на систему отдельных опор, которые уходят вглубь земли. Эти опоры принимают на себя весь вес конструкции и передают его на плотные слои грунта. Для небольшого дачного домика или бани это часто становится идеальным вариантом. Но за кажущейся простотой скрываются технические нюансы, которые определяют, будет ли ваш дом стоять десятилетиями или начнет «гулять» уже после первой весны.

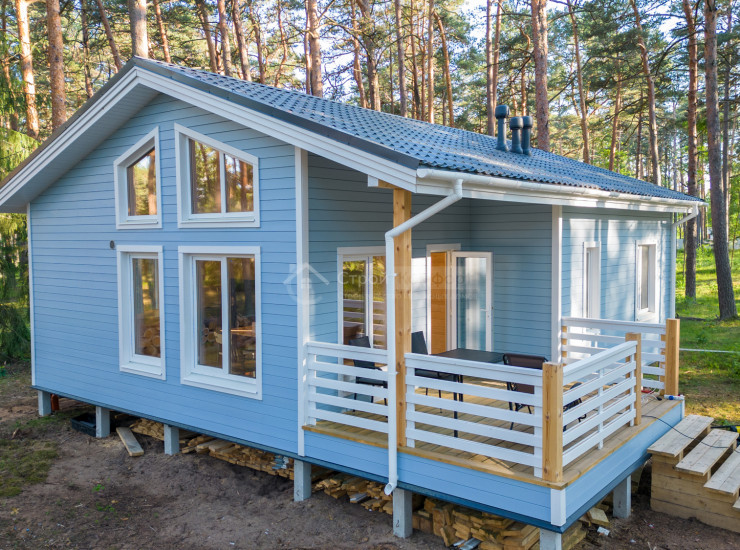

Построенный нами каркасный дoм 8x10 по типовому проекту «КД-105»

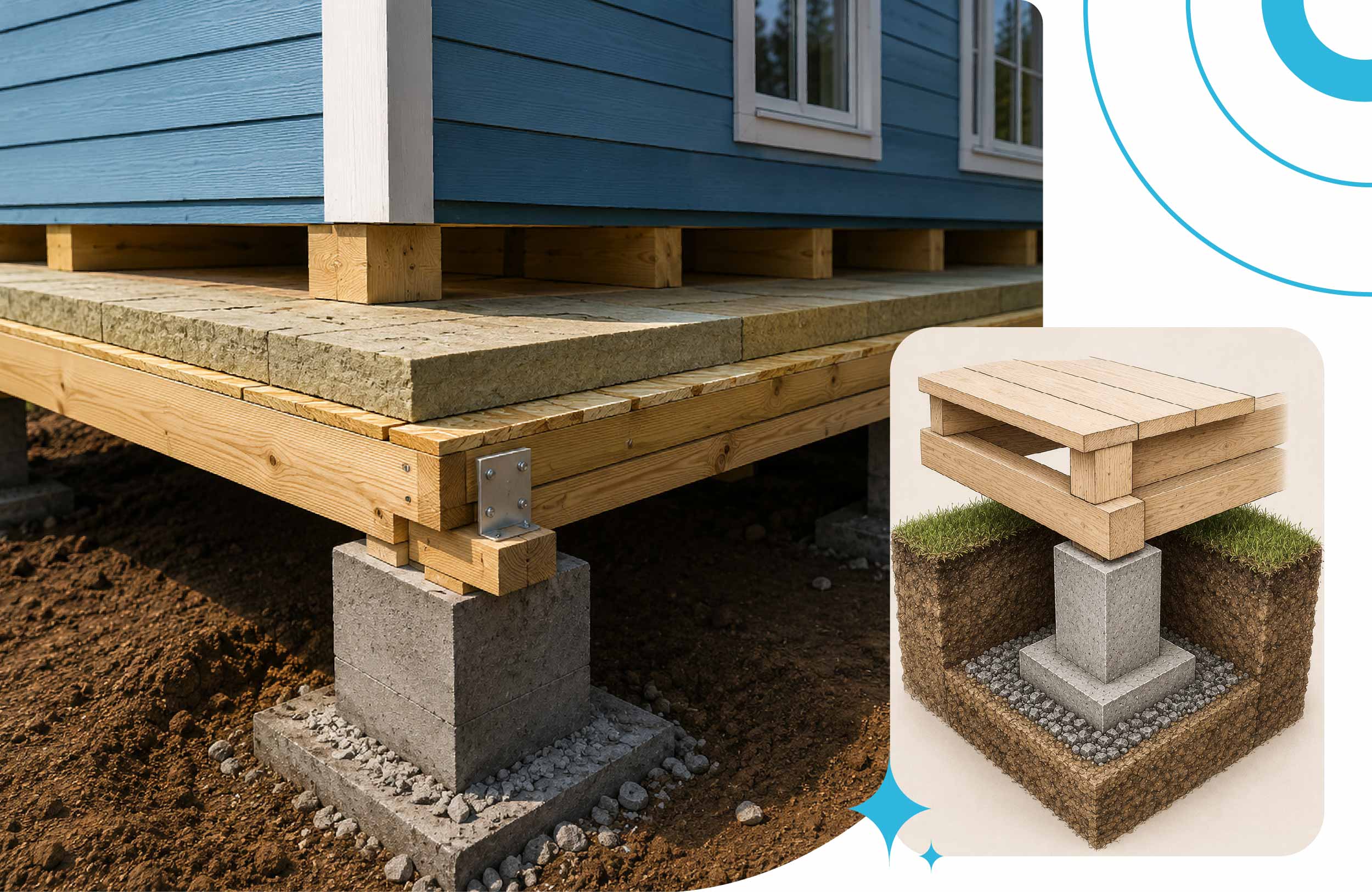

Что такое столбчатый фундамент и каким он бывает
Конструктивно такая опора напоминает вертикальный столб-стержень. Строители возводят эти стержни под всеми важными узлами дома. Вы можете выбрать разные материалы для создания таких опор, и от этого выбора будет зависеть долговечность здания. В Санкт-Петербурге и соседних областях чаще всего встречаются три вида исполнения:
- Готовые блоки — обычно мастера используют бетонные блоки размером 200х200х400 мм. Это самый быстрый способ, но он подходит только для самых легких построек на стабильной почве. Опорно-столбчатый фундамент для каркасного дома из блоков лучше выбирать для совсем небольших дачных домиков, бань или летних беседок.
- Монолитные бетонные опоры — вы заливаете бетон прямо в заранее подготовленные скважины. Это самый крепкий и надежный вариант, который хорошо держит нагрузку. Монолитный столбчатый фундамент для каркасного дома эксперты рекомендуют для тех, кто планирует жить в строении постоянно.
- Трубы с заливкой — в качестве опалубки вы используете асбестоцементные или пластиковые трубы. Они защищают бетон и помогают опоре сопротивляться давлению земли при морозах.
Важно помнить, что такое основание хорошо работает только на плотной земле с низким уровнем грунтовых вод. Если на вашем участке болото или торф, либо перепад высоты составляет более 1 метра, столбы могут повести себя непредсказуемо.
Плюсы и минусы столбчатого фундамента для каркасника
Почти любое строительное решение — это компромисс, и столбчатый фундамент под каркасный дом тут не исключение. Вы получаете серьезную выгоду в деньгах, ведь такое основание обходится на 30–50% дешевле, чем тяжелая монолитная плита. Вам не нужно вызывать экскаватор, копать огромные траншеи или заказывать десятки кубометров бетона.
Скорость монтажа тоже впечатляет: небольшая бригада или даже вы сами можете подготовить все опоры за несколько дней.
Важный момент — вентиляция. Деревянный ростверк (обвязка дома) находится высоко над землей, его постоянно обдувает свежий воздух. Это защищает дерево от сырости и гниения, что очень важно для каркаса.
Но есть и минусы, о которых стоит знать заранее. С какими сложностями вы столкнетесь:
- Вы не сможете сделать подвал или погреб под домом.
- Столбы выдерживают только относительно легкие здания.
- Вам придется очень серьезно утеплять ввод воды и канализацию, чтобы они не промерзали зимой.
- Нужно будет придумать, чем закрыть столбчатый фундамент снаружи каркасного дома, чтобы он выглядел эстетично.
Как правильно рассчитать нагрузки на столбчатый фундамент
Проектирование — это строгая математика. Вы должны опираться на правила СП 22.13330.2016, чтобы дом не просел под собственным весом. Самый важный параметр здесь — глубина заложения столбчатого фундамента под каркасный дом, она должна быть ниже уровня промерзания почвы. В Ленинградской области земля промерзает в среднем на 1,5 м. Если вы поставите столбы выше этой отметки, силы морозного пучения начнут выталкивать опоры из земли, что приведет к перекосу стен.
Читайте также: Расчет глубины заложения фундамента: правила, нормы и частые ошибки
Расстояние между столбами каркасного дома обычно составляет от 1,5 до 2,5 метров. Не стоит делать интервал больше 3 метров, иначе обвязочный брус начнет прогибаться.
Вам нужно поставить опоры в каждом углу здания и во всех местах, где пересекаются стены. Также столбы под каркасный дом должны стоять под тяжелыми элементами: каминами, котлами или массивными лестницами.
Сечение монолитной опоры обычно делают диаметром 200–300 мм. Этого вполне достаточно, чтобы выдержать вес стандартного каркасника в один-два этажа.

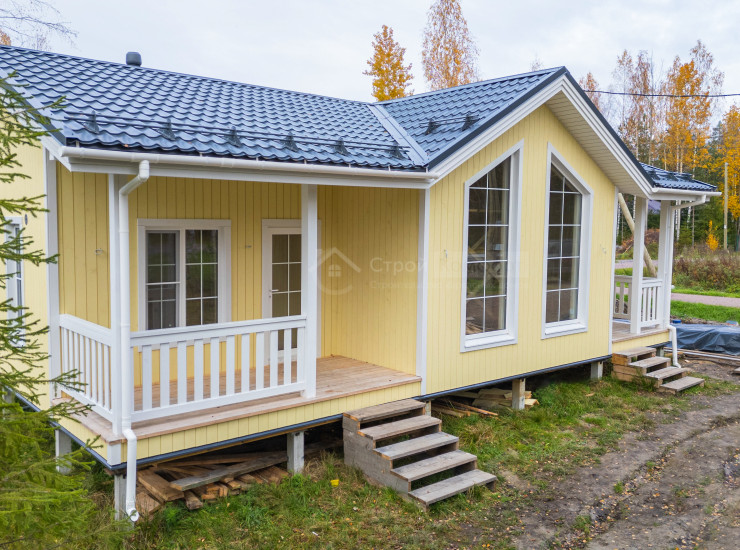

Построенный нами каркасный дом 8x12,5 м
Столбчатый фундамент своими руками для каркасного дома: пошаговая инструкция
Если у вас есть базовые навыки в строительстве, то вы вполне справитесь с этой задачей самостоятельно. Главное — не торопиться и соблюдать технологию заливки.
Начинать нужно с разметки участка. Мастера выносят оси будущего дома с помощью колышков и бечевки, тщательно проверяя диагонали. Ошибка в пару сантиметров на этом этапе доставит вам много проблем, когда вы начнете собирать деревянный каркас.
Технология создания буронабивных опор выглядит так:
- Вы бурите скважины на нужную глубину ручным или мотобуром.
- На дно каждой ямы насыпаете слой песка и щебня (примерно 15–20 см). Эту подушку нужно хорошо утрамбовать и пролить водой.
- Ставите опалубку. Вы можете использовать трубы или свернутый в рулон рубероид. Это предотвратит сцепление бетона с грунтом.
- Вставляете арматуру. Вам нужно собрать каркас из 3–4 продольных прутьев диаметром 10–12 мм. Они должны уходить почти на всю глубину столба.
- Проводите бетонирование. Используйте раствор марки не ниже М200. Важно также использовать вибратор, чтобы выгнать лишний воздух.
В верхнюю часть каждой опоры, пока бетон еще жидкий, вы вставляете стальную шпильку или анкер. После того как заливка столбов под каркасный дом закончится, эти крепления помогут вам жестко зафиксировать обвязочный брус.
Мы советуем заливать столбы под каркасный дом за один день, чтобы основание получилось однородным.
Устройство пола и секреты теплого цоколя
Самая частая жалоба владельцев таких домов — холодный пол. Это происходит потому, что под зданием буквально гуляет ветер.
Чтобы полы каркасного дома на столбчатом фундаменте оставались теплыми, вам нужно собрать правильный «пирог» перекрытия. Снизу вы подшиваете черновой пол, укладываете ветрозащитную мембрану, а затем плотный утеплитель (минеральную вату) толщиной не менее 200-250 мм. Сверху все это обязательно закрываете пароизоляцией.
Чтобы дом выглядел красиво и в подпол не залетало много снега, нужно закрыть пустоты. Мастера называют это забиркой. Вы можете использовать цокольный сайдинг, панели под камень или просто листы ЦСП. В этой фальш-стене обязательно нужно сделать продухи — небольшие отверстия для вентиляции. Без них дерево под полом начнет преть и гнить.
Вот еще один важный момент: как утеплить столбчатый фундамент каркасного дома в местах входа труб. Поскольку пространство под домом не отапливается, вода в трубах может замерзнуть. Вам надо обернуть все коммуникации толстым слоем теплоизоляции и желательно при этом проложить вдоль трубы саморегулирующийся греющий кабель. Это избавит вас от проблем в сильные морозы.
Читайте также: Свайный фундамент для дома и бани: плюсы, минусы и правила расчета
Риски самостроя и типичные ошибки обустройства столбчатого фундамента
Несмотря на кажущуюся простоту, строительство каркасного дома на столбчатом фундаменте — непростая задача.
Самая частая ошибка новичков — игнорирование геологии. Если почва слишком мягкая, столб может просто уйти вглубь под весом дома.
Еще одна проблема — неправильная заливка. Если вы замешиваете бетон вручную и нарушаете пропорции, он может начать крошиться уже через пару лет.
Как правильно собрать столбы каркасного дома в одну линию? Вам обязательно нужен лазерный уровень или гидроуровень. Если оголовки столбов будут находиться на разной высоте, ростверк ляжет криво. Это вызовет перекос всего каркаса: окна перестанут открываться, а в стенах появятся щели.
Если вы планируете строить большой дом, а опыта мало, лучше доверить расчеты и монтаж профессионалам.

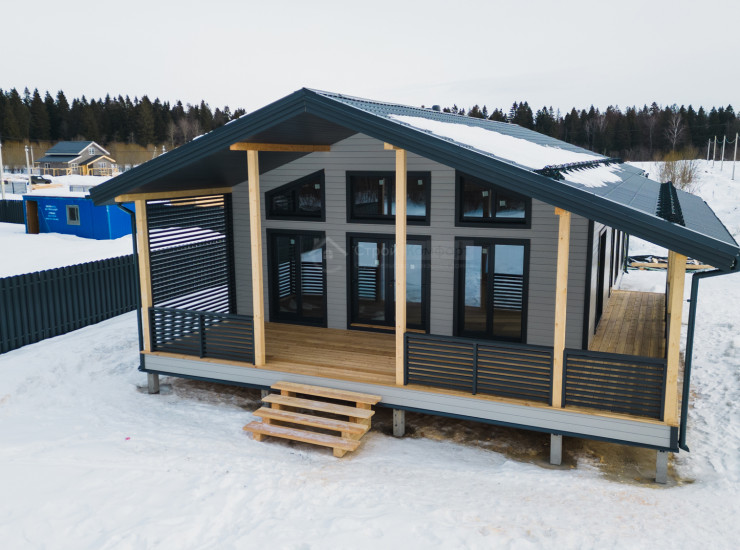

Построенный нами каркасный дом 8x11,5 м по типовому проекту «КД-95»
Столбчатый фундамент — это надежный и очень выгодный вариант, если использовать его с умом. Он идеально подходит для легких каркасных построек на устойчивых грунтах. Вы экономите деньги, время и сохраняете ландшафт своего участка почти нетронутым. Но помните, что такое основание не прощает ошибок с глубиной заложения и качеством бетона.
Инженеры компании «СтройКомфорт» всегда начинают работу с изучения вашего участка. Мы подбираем правильный тип фундамента, исходя из веса будущего дома и особенностей грунта. Мы можем залить классические бетонные столбы, смонтировать железобетонные забивные сваи или предложить монолитные решения. Наша задача — сделать так, чтобы ваш каркасный дом или баня стояли прочно и радовали вас теплом долгие годы. Мы берем на себя все расчеты нагрузок и гарантируем, что каждый узел вашего будущего дома будет соответствовать строительным нормам.
